LEDテールランプ
|

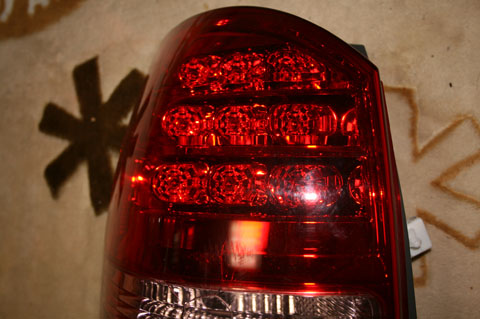

LED トヨタのウイッシュのテールランプです。 このLEDを使ってセブンのテールランプのLED化にチャレンジです。 LEDが９個ですごい明るさです。 さっそく分解して見ました。 メッキのリフレクターとLEDの横方向への光の拡散が 明るさのポイントのようです。 |
|
|
レンズはクリヤーなタイプで中が透けて見えます。 |
|
 |
 |

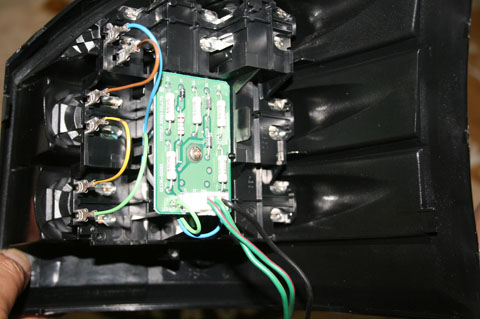

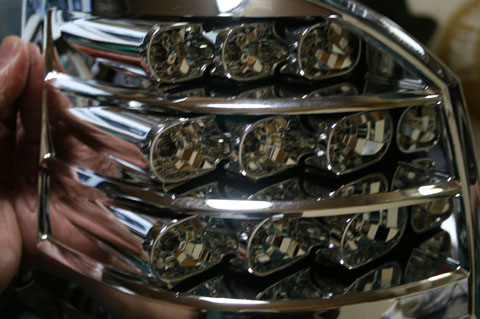

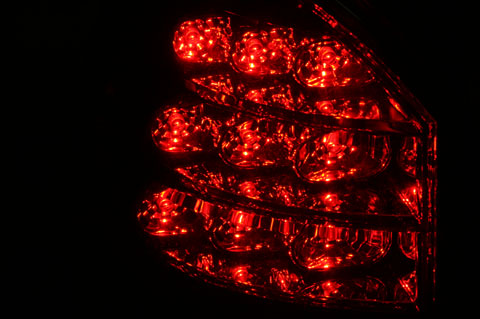

| リフレクターの模様がすごい。 | テールの裏側です。 |
|
リフレクター プラスチックの反射部分を切り取って使用すること考えました。 サイズを計ってみると、セブンのテールには４個しか入りません。 インターネットを検索すると、円形など数種類出ています。 その中で六角形の物を発見、形状が良さそうです。 さっそく秋葉原でリフレクターと基盤を購入しました。 寸法は計算上入りますが余裕が殆どありません。 試しに片側だけ作製して見ました。 |
| スモール点灯、反射がすごいです。 | |
|
|

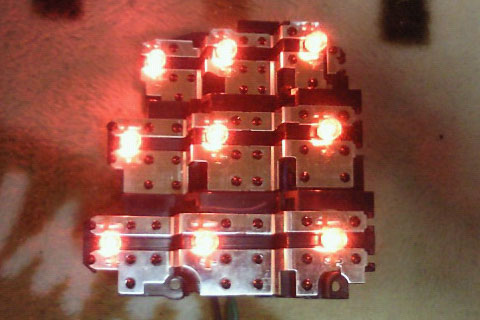

| 反射板なしで点灯して見ました。LED径がφ8ミリあります。 | 六角形のリフレクターを試験してみました。良い感じです。 |
|
|
|

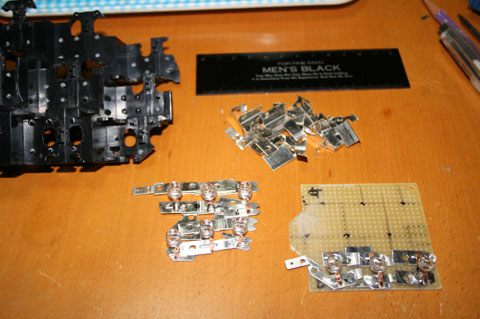

基盤をセブンのテールに｢入るサイズに加工しました。LEDのみ外して使う予定でしたが、半田ゴテで熱を加えてもベースのプレートから取れませーん。閃きました、プレートを切取れば簡単で早そうです。基盤の黒マークがLEDの中心です。 |

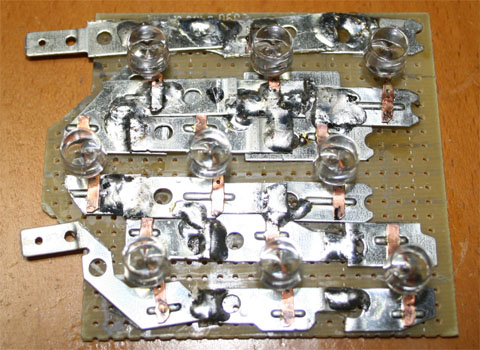

プレート毎切取ったLEDを極性に注意して配置、半田で接続、ホットボンドで接着します。 |
|
|

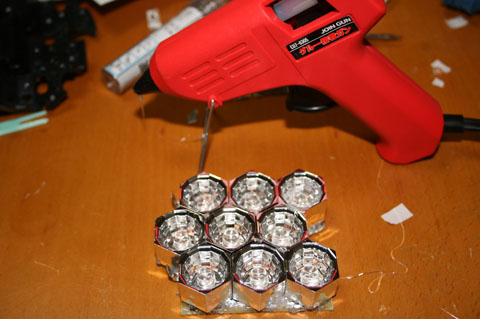

| リフレクターもホットボンドで接着しました。 | 基盤の裏面、平面部分は設計通りです。 |
|
|

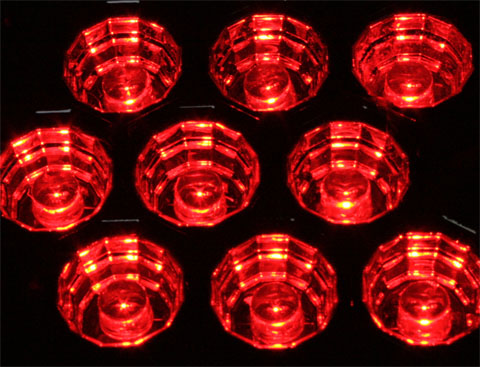

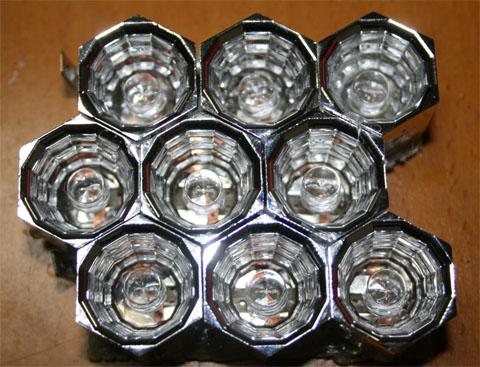

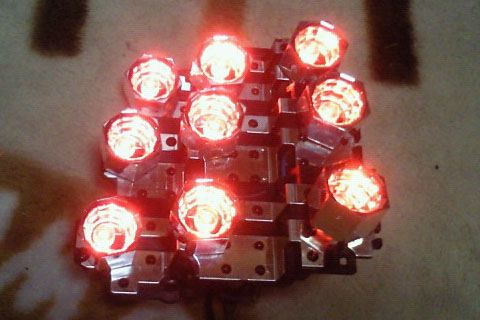

| 正面拡大写真。 | 点灯試験→スモール点灯、反射が綺麗です。 |
|
|

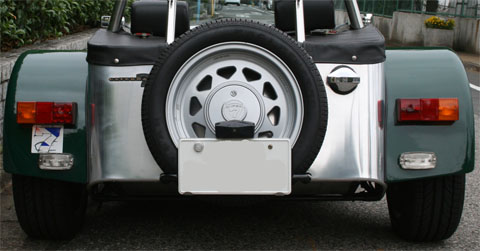

| セブンのテールランプ。 | 左がウインカー、右がテールとブレーキです。 |
|
|

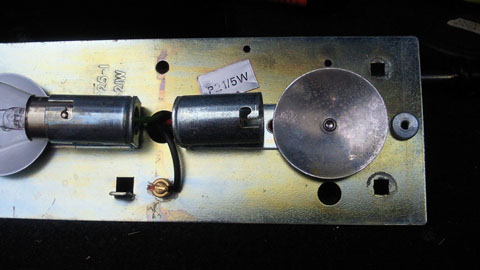

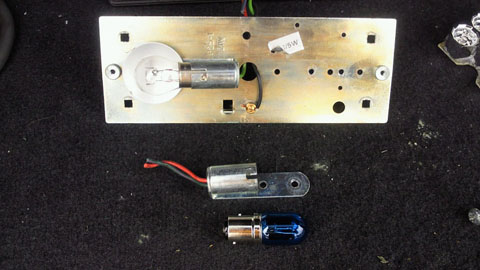

| ブレーキ部分のバルブ取付部リベットをドリルで外しました。 | LEDの平面位置確認。 |
|
|

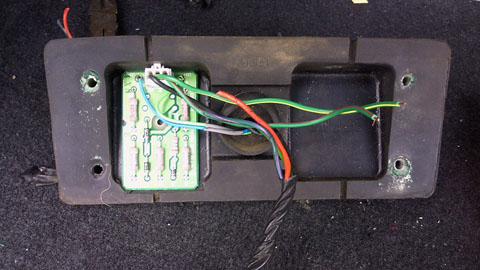

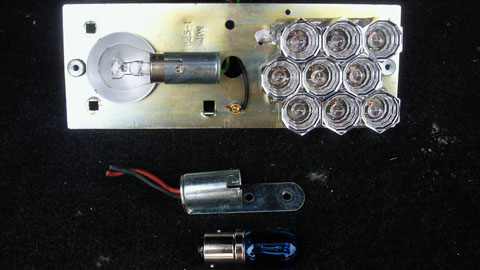

| LEDの基盤部分をテールのベース部を削って入れます。 |

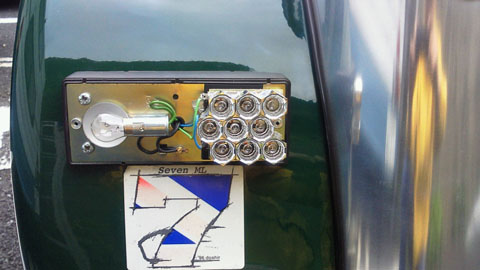

テールをフェンダーに固定後取付ビスの厚み分を浮かせてLEDランプを接着しました。 |
|
|

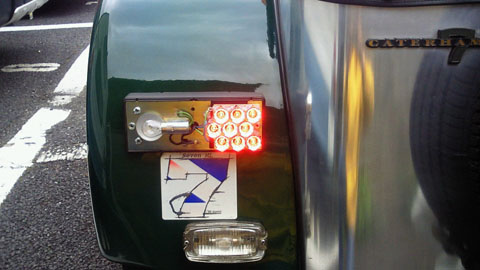

| 配線を接続、テール点灯試験。 | ブレーキ点灯試験、良さそうです。 |
|
|
| カバー取付、厚さ方向もぎりぎり納まりました。スモール点灯。 | ブレーキ。バッチリです。 |
|
|

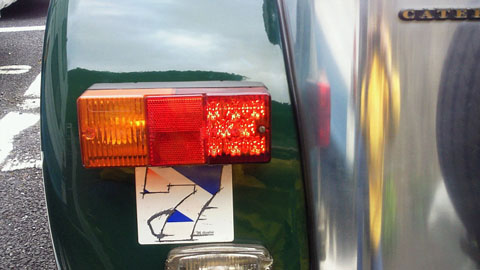

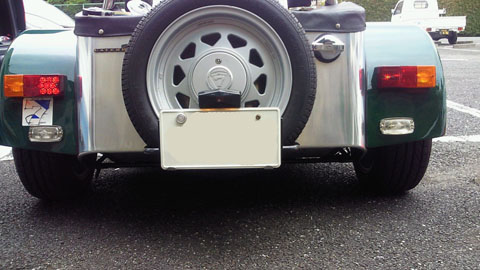

| 消灯状態です。中のメッキの反射板が透けて見えます。 | この位置からも薄く透けて見えます。消灯。 |
|
|

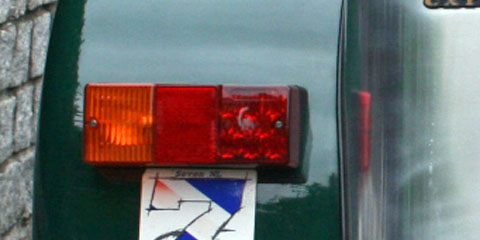

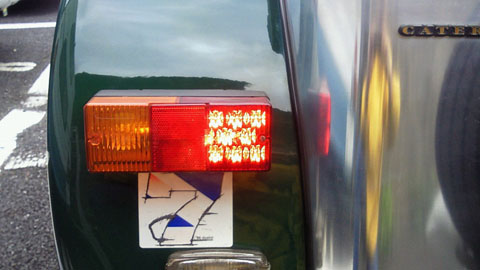

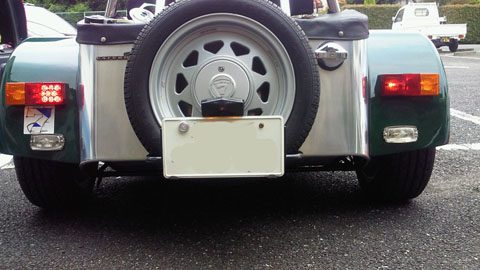

| スモール点灯、電球より明るいです。 | ブレーキ。視認性抜群！！。 |
